木扇式ふいご
(水排)
中国、宗代(1044年)に木扇式ふいごが発明されました。これは木箱のふたを蝶番(ちょうつがい)式にして 扇のように前後に動かすことによって、ふたと箱の奥にもうけた弁の働きで、箱の奥に取りつけた風管から送風 できるようにしたものです。
従来の皮嚢式のふいごに比較して風量・風圧ともに増大しました。河南省安陽県で 発掘された製鉄用高炉は高さ4m、直径2.6mで断崖地形を利用して構築してあり、断崖上面に鉄鉱石と 木炭が残されていました。又、同様の高炉が河南省林県鉄生溝でも11基発見されました。

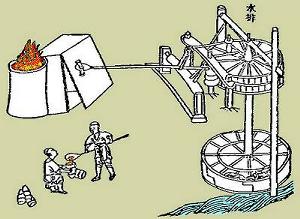

図は水車駆動の竪型ふいごです。
参考資料 人と金属のあゆみ 原 善四郎 アグネ 技術センター 95年
鉄の文化 窪田蔵郎 小峰書房 95年
